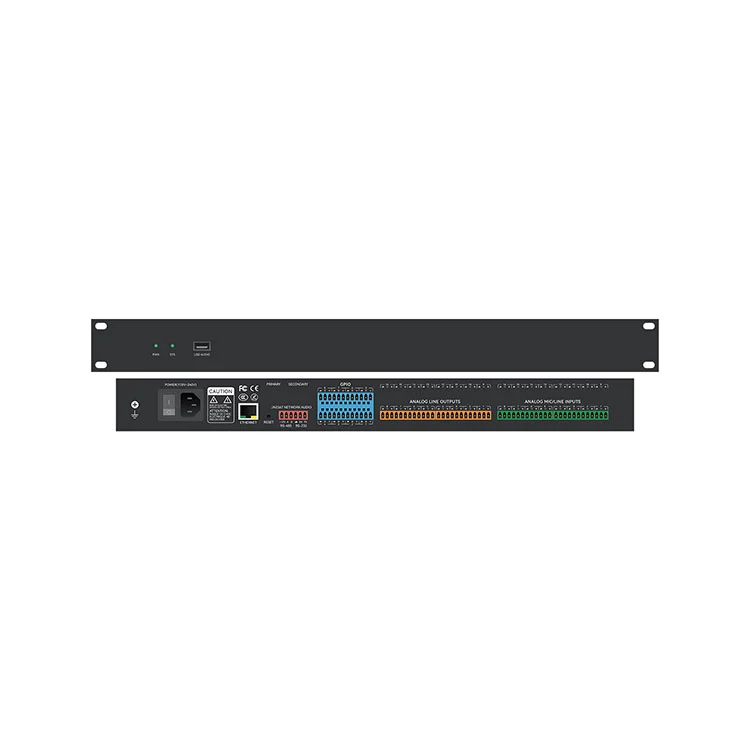

MU-0808 8×8 Digital Audio Matrix

FHBAVTEC MU-0808 8×8 Digital Audio Matrix je podnikový procesor 8×8 Digital Audio Matrix navržený pro komplexní směrování signálu, přesné míchání a pokročilé dynamické zpracování v profesionálních AV prostředích. MU-0808, poháněný průmyslovým standardem ADI SHARC 21489 DSP engine pracujícím na 450 MHz SIMD, poskytuje audio provedení s ultra nízkou latencí a nedotčenou věrnost zvuku napříč firemními zasedacími místnostmi, posluchárnami vyššího vzdělávání, vládními zařízeními a multifunkčními prostory pro akce.

MU-0808, zapouzdřený v kompaktním ocelovém šasi 1U pro montáž do racku, sjednocuje základní audio algoritmy DSP – včetně akustického potlačení echa (AEC), adaptivního potlačení zpětné vazby (AFC), aktivního potlačení hluku (ANC), automatického směšování se sdílením zisku, parametrického/grafického ekvalizéru, dynamické komprese a matice. S víceprotokolovými ovládacími rozhraními včetně Ethernetu (TCP/IP), RS232, RS485 a přizpůsobitelných logických portů GPIO poskytuje MU-0808 schopnost bezproblémové integrace pro moderní AV systémy.

Klíčové vlastnosti

• 8 analogových vstupů a 8 analogových výstupů:Vyvážené konektory Phoenix bloku podporující linkové/mikrofonní signály s individuálním ovládáním zesílení.

•Architektura ADI SHARC 21489 DSP:Vysoce výkonný 450 MHz SIMD procesor s pohyblivou řádovou čárkou zvládá intenzivní zvukové algoritmy v reálném čase.

•Pro-Audio rozlišení:24bitová / 48 kHz digitální vzorkovací frekvence poskytující transparentní převod zvuku a dynamický rozsah.

• Zrušení akustické ozvěny (AEC):Hardwarově akcelerovaný algoritmus AEC eliminuje akustickou zpětnou vazbu a hlasové ozvěny na vzdáleném konci během vzdálených videokonferencí.

• Automatické řízení zpětné vazby (AFC):Dynamický algoritmus notch-filtring identifikuje a potlačuje akustickou zpětnou vazbu (vytí) v reálném čase.

• Aktivní regulace hluku (ANC) a automatické míchání:Redukce šumu na pozadí spárovaná s automatickým mícháním se sdílením zisku pro správu více mikrofonů.

• Komplexní EQ a dynamika:Vícepásmový parametrický ekvalizér (PEQ), grafický ekvalizér, vysokopropustné/nízkopásmové filtry, expandér, kompresor, omezovač a dynamická šumová brána.

• Směrování matice a zpoždění kanálu:Libovolné přiřazení signálu a směšování přes 8×8 křížových bodů s nastavitelným zpožděním až 1200 ms na kanál.

• Rozhraní USB Audio Class:1-v/1-výstup USB audio rozhraní bez ovladače pro bezproblémovou integraci s platformami soft-kodeků (Zoom, Microsoft Teams, Webex).

• Konfigurovatelná integrace GPIO:8 programovatelných univerzálních vstupních/výstupních portů pro logiku přepínače, vyvolání scény a nouzové ztlumení.

• Flexibilní ovládání systému:Podpora obousměrných příkazů přes Ethernet, RS232 a RS485 pro řídicí systémy třetích stran a automatizaci sledování kamer.

• 1U rackový kryt:Standardní 19palcový design 1U pro montáž do racku pro bezproblémové nasazení do racku.

Zpracování jádra DSP

Digitální audio matice MU-0808 8×8 poskytuje intuitivní a flexibilní architekturu matice DSP, která umožňuje systémovým integrátorům přizpůsobit řetězce zpracování signálu podle konkrétních akustických požadavků:

• AEC (Acoustic Echo Cancellation): Vysoce účinné potlačení ozvěny optimalizované pro plně duplexní interaktivní konference, které zabraňuje zpětné vazbě reproduktorů na vzdáleném konci.

• AFC (Adaptive Feedback Suppression): Detekce zpětné vazby v reálném čase a adaptivní filtrování frekvence zářezu pro udržení maximálního zisku systému před zpětnou vazbou.

• Auto Mixer (Algoritmus sdílení zisku): Automaticky vyrovnává zisk mezi více aktivními mikrofonními kanály, aby byl zachován stabilní zisk systému a srozumitelnost řeči.

• Equalization Suite: Nezávislé vícepásmové filtry PEQ, Graphic EQ, High-Pass, Low-Pass a All-Pass pro přesné ladění reproduktorů a korekci místnosti.

• Dynamics Suite: Vstupně/výstupní expandéry, kompresory, omezovače, regulátory dynamického rozsahu a hlukové brány pro správu prostoru.

• Matrix Routing & Alignment: Přiřazení křížových bodů s fázovým řízením, seřízením zesílení a digitálním vyrovnáním zpoždění až do 1200 ms na výstupní linku.

Řízení a integrace systému

MU-0808 8×8 Digital Audio Matrix, navržený pro profesionální návrhy AV systémů, nabízí robustní možnosti připojení a správy:

• PC Control Software: Vyhrazený software GUI pro Windows umožňuje vizuální konfiguraci řetězců DSP, směrovacích matic, křivek odezvy EQ a mapování GPIO v reálném čase přes TCP/IP.

• Centralizovaná automatizace: Otevřený sériový protokol přes RS232/RS485 pro integraci s Crestron, AMX, Extron a dalšími řídicími procesory.

• Integrace sledování kamery: Přímý sériový příkazový výstup pro spouštění předvoleb PTZ kamery na základě aktivní aktivity mikrofonní brány.

• GPIO Logic Control: 8 multifunkčních logických portů konfigurovatelných pro sepnutí externích kontaktů, potenciometry fyzické hlasitosti, LED indikátory nebo nouzové potlačení požárního poplachu.

Cílové aplikace

• Firemní zasedací místnosti a konferenční centra: Posílení řeči ve vysokém rozlišení a videokonference bez ozvěny.

• Vysokoškolské vzdělávání a přednáškové sály: Multimikrofonní automatické míchání, spouštění sledování kamery a distribuce matice v místnosti.

• Vládní a velitelská centra: Vysoce spolehlivé zpracování zvuku s fyzickými nouzovými funkcemi GPIO.

• Multifunkční sály a prostory pro akce: Dynamická distribuce zvuku a vyrovnání zpoždění zóny.

• Komerční AV systémy: Vícezónová distribuce hudby na pozadí a systémy stránkovací matrice.

Technické specifikace

Často kladené otázky

Otázka 1: Podporuje FHBAVTEC MU-0808 potlačení ozvěny pro softwarové platformy pro videokonference, jako je Zoom nebo Microsoft Teams?

Odpověď: Ano. MU-0808 8×8 Digital Audio Matrix obsahuje vyhrazené hardwarové potlačení akustické ozvěny (AEC) a integrované 1-v/1-výstup USB audio rozhraní. Po připojení MU-0808 k počítači v konferenční místnosti přes USB dodává procesor zpracované mikrofonní signály bez ozvěny přímo do Zoom, Microsoft Teams nebo Webex, přičemž eliminuje ozvěny řeči na vzdáleném konci a místní akustické vytí.

Otázka 2: Jak je MU-0808 nakonfigurován a lze jej integrovat s řídicími systémy AV třetích stran?

Odpověď: MU‑0808 je konfigurován pomocí PC řídicího softwaru Windows přes Ethernet (TCP/IP), který poskytuje vizuální rozhraní pro směrování signálu, ladění EQ, dynamické zpracování a správu přednastavených scén. Pro integraci třetích stran je jednotka vybavena otevřenými řídicími protokoly RS232 a RS485, které umožňují plné ovládání pomocí ovladačů sledování kamer Crestron, Extron, AMX nebo PTZ.

Q3: Jaké funkce lze přiřadit 8 konfigurovatelným portům GPIO?

Odpověď: 8 logických portů GPIO lze nezávisle naprogramovat jako digitální vstupy nebo výstupy. Mezi běžné případy použití integrace patří připojení fyzických tlačítek pro vyvolání přednastavených scén, propojení se stavovými indikátory LED, spouštění ztlumení nouzového systému pomocí uzávěrů kontaktů požárního poplachu nebo připojení analogových potenciometrů pro ovládání hlasitosti zón na stěně.

Q4: Poskytuje MU-0808 phantomové napájení pro kondenzátorové mikrofony a jak se nastavuje zisk?

Odpověď: Ano. Všech 8 analogových vstupů je vybaveno individuálně přepínatelným +48V fantomovým napájením konfigurovatelným pomocí ovládacího softwaru, díky čemuž je plně kompatibilní s profesionálními kondenzátorovými a boundary mikrofony. Zesílení vstupního předzesilovače je softwarově nastavitelné od 0 do +48 dBu, aby vyhovovalo různým zdrojům mikrofonu a linkové úrovně.
